Вимоги до макетів / Таблички з ПВХ та акрилу

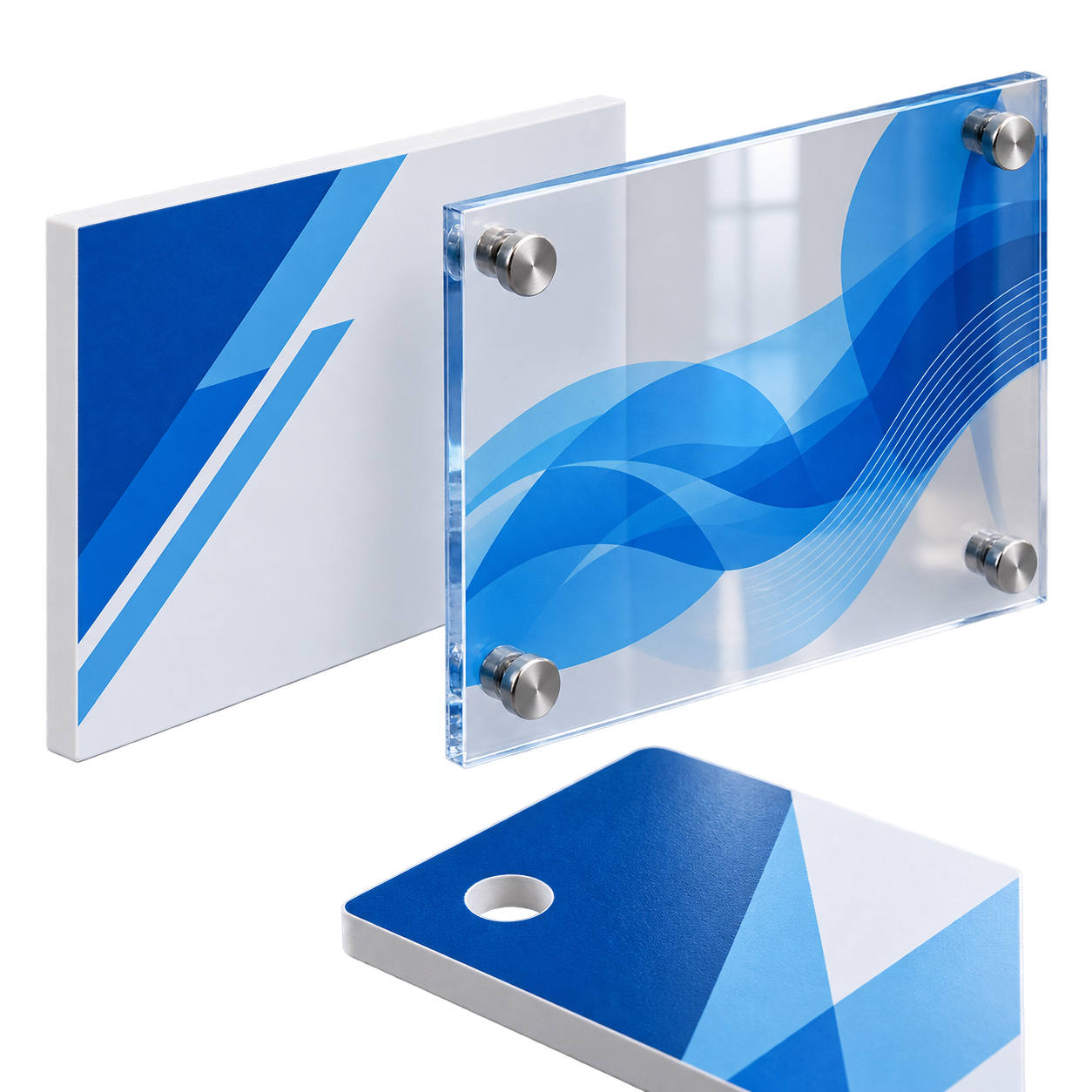

Вимоги до макета таблички з ПВХ та акрилу
Приклад — прямокутна табличка 300×200 мм з УФ-друком і простим різанням. Файл із вильотами по 2 мм — 304×204 мм.
Перевірити параметри ↓
Готовий розмір і файл для друку
| Параметр | Значення | Як застосувати |
|---|---|---|
| Готова табличка | 300×200 мм | Розмір після різання. |
| Просте різання | Файл 304×204 мм | По 2 мм фонового зображення з кожного боку. |
| Важливі елементи | За 5 мм усередину | У цьому прикладі — зона 290×190 мм. |
| Якість УФ-друку | 150 ppi | У кінцевому розмірі. Мінімальна товщина друкованої лінії — 0,1 мм. |
| Фрезерний / лазерний контур | Вильоти по 5 мм | Окремі правила контурної обробки. Для прямокутника 300×200 мм це було б 310×210 мм; перевірте можливість обробки матеріалу. |
| Отвори | Окрема схема з розмірами | Зазначте діаметр та координати центрів, товщину матеріалу й відстані до важливих елементів. |
Експорт і додаткові технічні вимоги
Перевірте налаштування файлу та умови для обраного способу друку й обробки.
| Що перевірити | Точний параметр | Як застосувати в макеті |
|---|---|---|
| Контур для фрезерування / лазера | CDR або PDF, обведення 0,1 мм | Чорна замкнена векторна крива поверх дизайну. Без дублювання й зайвих вузлів; вильоти зображення 5 мм. |
| Проміжки між контурами | ПВХ ≤5 мм: 5 мм; ПВХ ≥6 мм: 10 мм | Товщина матеріалу впливає на розкладку. Для акрилу мінімальна відстань між лініями різання — 2 мм. |
| Мінімальні отвори | ПВХ: Ø3,5 мм; акрил: Ø2 мм | Додайте розміри й координати центрів на окремому прев’ю. Ці значення стосуються описаної контурної обробки. |
| Внутрішні кути фрезерування | Радіус 1,5 мм | Діаметр фрези 3 мм не дозволяє отримати гострий внутрішній кут. Врахуйте радіус у посадкових елементах. |
| УФ-друк: дрібні елементи | Текст від 2 мм; лінії від 0,1 мм | Перевіряйте у фактичному розмірі друку та з урахуванням матеріалу. |
| Друкований шар | CMYK, без альфа-каналів | Шари зведені або згруповані; контури різання залишаються векторними. Для білого друку потрібна окрема маска. |
Як підготувати файл
- Погодьте матеріал, товщину та спосіб різання.
- Підготуйте фон із вильотами для саме цього способу обробки.
- Розмістіть отвори на окремій схемі; перевірте, що вони не перекривають текст.
- Для прозорого акрилу визначте бік друку, напрямок перегляду й ділянки білого шару.
Що перевірити окремо
Біла підкладка готується окремою маскою. Звичайний білий об’єкт у кольоровому дизайні сам по собі не задає білий друк.
Передайте фінальний файл разом із готовим розміром, тиражем, матеріалом та обробкою. Схему кріплення або спеціальних шарів додайте окремо від друкованого зображення.
